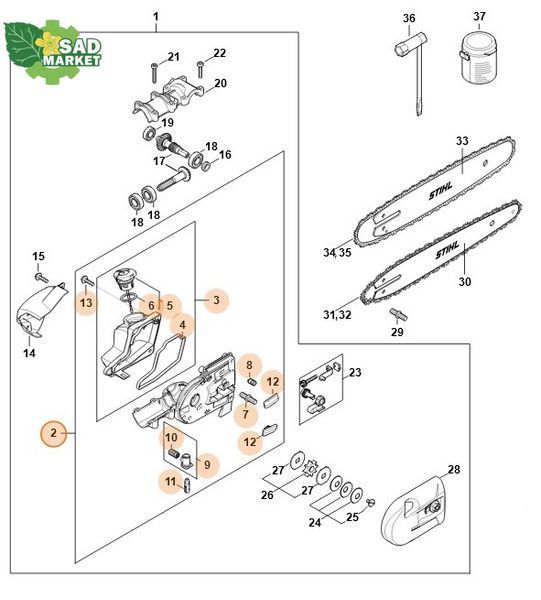

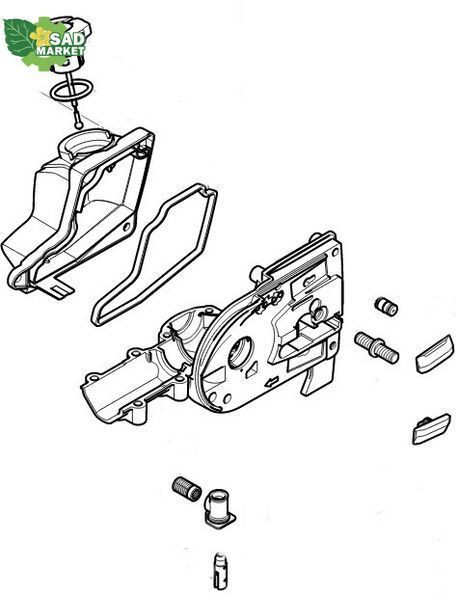

Корпус редуктора для высотореза Stihl HT 135

Прочный корпус редуктора защищает шестерни, подшипники и масляный отсек головы высотореза от ударов, смолы и пыли, обеспечивая стабильную работу под нагрузкой. Деталь имеет точную посадку, сохраняет геометрию узла и помогает восстановить плавность хода режущей головы без нежелательных люфтов. Конструкция совместима с квадратным приводным валом и углом головы 30°, характерными для профессиональной серии с индексом 135.

Характеристики

Данные по коду крышки редуктора и соответствию 30°/квадратный вал подтверждены каталогами запчастей и описаниями узла для серии 135. Тип цепи указан согласно техническим характеристикам модели.

Совместимые модели техники

Корпус используется в узле редуктора на таких машинах той же линейки:

• STIHL HT 135
• STIHL HT 105
• STIHL HTA 135
• STIHL HTA 160

OEM коды из каталогов для смежных позиций узла

• 4182 640 1400 — корпус/оболочка масляного отсека головы для близких серий HT 70–HT 133.
• 4182 641 0300 / 4182 641 0301 — корпус головы для предыдущих поколений HT (перечень в каталоге).
• 4182 640 0200 — угловой редуктор 30° в сборе для HT 103/105/133/135 (смежный узел).
• 4182 640 0555 — головка редуктора в сборе для HT 105/135 и HTA 135 (для справки по комплектации).

Рекомендации по установке

1. Перед монтажом очистите посадочные поверхности головы от грязи и смолы, осмотрите шестерни и подшипники на предмет износа.
2. Проверьте, чтобы квадратный конец вала свободно, без перекосов входил в соответствующий паз.
3. Установите корпус, проконтролируйте положение уплотнителей и подачи смазки, винты затягивайте крест-накрест, без чрезмерного усилия.
4. Заполните отсек смазкой для редукторов голов полисекаторов, сделайте несколько коротких включений на минимальных оборотах, проверьте отсутствие протечек.
5. После первых часов работы повторно проверьте затяжку креплений и отсутствие люфта вала.

Соблюдение этих шагов помогает сохранить ресурс шестерен и обеспечивает равномерную смазку в узле с углом 30° и квадратной передачей серии 135.
