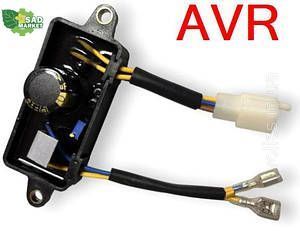

Регулятор напряжения (AVR) генератора Husqvarna — решение для стабильной работы
Электронный модуль стабилизации напряжения необходим для корректной подачи переменного тока на чувствительные потребители, для защиты от просадок и скачков, а также для восстановления правильной работы генератора после износа штатного узла. В линейке портативных агрегатов серии G модуль AVR предусмотрен конструкцией и обеспечивает стабильное выходное напряжение при переменной нагрузке и запуске инструментов.
Характеристики
| Тип принадлежности | Регулятор напряжения (AVR) |
| Совместимость | Husqvarna G3200P |
| Конфигурация | Однофазный |
| Тип генератора | Щеточный альтернатор (имеющийся узел с щетками) |
| Расположение в агрегате | Узел ALTERNATOR, под задней крышкой генератора |
| Назначение | Поддержание стабильного выходного напряжения под нагрузкой |
Наличие AVR в серии G и его работа подтверждаются официальными описаниями продукта и карточками дилеров; узел регулятора входит в состав альтернатора, а в конструкции предусмотрены щетки с отдельным артикулом.
Совместимые модели техники
- Husqvarna G2500P (серийные артикулы с узлом ALTERNATOR)
- Husqvarna G1300P (узел ALTERNATOR)
Совместимость подтверждают каталоги запасных частей и схемы узлов для указанных моделей.
OEM аналоги / коды
- 596606301 — Regulator Voltage, Alternator
- 596 60 63‑01 — альтернативное написание
- 5966063‑01 — альтернативное написание
- 596.60.63‑01 — альтернативное написание
- EAN 7392930123281 — штрих‑код позиции
Для этой мощности часто используют AVR «half‑moon» или «block» форм‑факторов; подбор возможен по типу альтернатора и габаритам посадки.
Рекомендации по установке
- Полностью обесточьте агрегат: перекройте топливо, отсоедините свечной провод и клемму цепи 12 V.
- Снимите задний кожух альтернатора и найдите модуль — он крепится двумя винтами к крышке около щеточного узла.
- Зафиксируйте схему подключения (фото), чтобы не перепутать провода при обратном монтаже.
- Аккуратно отсоедините разъемы, оцените состояние щеток и контактных колец; изношенные щетки замените одновременно с модулем.
- Установите новый регулятор, проложите провода без натяжения, затяните крепления без передавливания платы.
- Запустите агрегат и проверьте мультиметром выходное напряжение без нагрузки и под рабочей нагрузкой; при необходимости сделайте коррекцию, если конструкцией модуля предусмотрен регулировочный винт.
- Через 10–15 минут повторно осмотрите узел: не допускайте локальный перегрев, вибрации и перетирания изоляции.
Примечание: Соблюдайте последовательность из руководств пользователя линейки, работайте с изолированным инструментом и не касайтесь оголенных контактов во время проверок.
