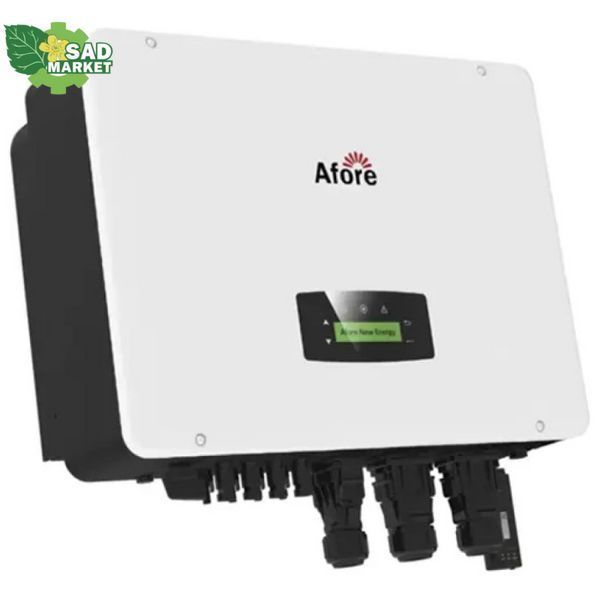

Інвертор гібридний Aforе AF10K-TH_ATON
Сучасне рішення для побудови автономних і резервованих енергосистем на базі сонячних панелей та накопичувачів. Пристрій забезпечує гнучке керування потоками енергії між мережею, фотомодулями та акумуляторами, оптимізуючи роботу завдяки відстеженню точки максимальної потужності. Конструкція передбачає надійний настінний монтаж і зручне віддалене спостереження через хмарні сервіси. Модель підходить для об’єктів, де важлива стабільність живлення, масштабованість та інтеграція у багатокомпонентну систему енергоменеджменту.
Характеристики
| Тип | Інвертор гібридний |
| Модель | AF10K-TH_ATON |
| Кількість фаз | 3 |
| Номінальна потужність | 10 кВт |
| Максимальна потужність | 11 кВт |
| Коефіцієнт потужності | 1 |
| Вхідна напруга PV (макс.) | 1000 В |
| Діапазон MPPT | 200–950 В |
| Кількість MPPT | 2 |
| Вхідний струм на трекер (макс.) | 2 × 18 А |
| Напруга | 380-400 В |
| Частота струму | 50 Гц |
| Тип акумулятора | HV Li-ion, свинцево-кислотний (за сумісністю з BMS) |
| Діапазон напруги АКБ | 180–600 В |
| Інтерфейси зв’язку | RS485, CAN, інтегрований Wi‑Fi |
| Виконання | Настінне |
| Ступінь захисту | IP65 |
| Вага | 29 кг |
| Особливості | Підтримка роботи з акумуляторами, Можливість роботи без акумулятора, Можливість паралельного підключення, Інтегрований Wi‑Fi, Вбудований MPPT контролер |
Сумісні моделі техніки
- Сонячні панелі: JA Solar JAM54S31 405/MR; Longi LR5-54HPH-415M; Trina Solar Vertex S TSM-NEG9R.28 430; Jinko Tiger Neo JKM420N-54HL4-V.
- HV-акумуляторні модулі: BYD Battery-Box Premium HVS/HVM; Pylontech Force H2; Dyness Tower T10; FoxESS HV E.
- Захисна комутація та облік: лічильники з RS485 типу SDM630; DC/AC автомати та ПЗІП, сумісні з трифазними системами.
OEM аналоги
- GoodWe GW10K-ET Plus
- Growatt SPA 10000TL3 BH-UP
- Deye SUN-10K-SG04LP3-EU
- Sofar HYD 10K-3PH
- Solis RHI-3P10K-HVES-5G
Рекомендації з установки
- Розміщуйте пристрій вертикально на негорючій основі з технологічними відступами для вентиляції; уникайте прямого сонячного нагріву та джерел пилу.
- Прокладайте DC та AC кабелі окремо, використовуйте відповідні перерізи, сертифіковані конектори та окремі захисні апарати на кожне джерело.
- Обов’язкове заземлення корпусу та підключення системи вирівнювання потенціалів; встановлюйте ПЗІП на стороні панелей і мережі.
- Під’єднуйте АКБ згідно з полярністю та інтерфейсами керування; задайте профіль батареї через інтерфейс пристрою або застосунок.
- Під час налаштування дотримуйтесь правильної послідовності: спочатку DC від панелей і АКБ, далі мережеве підключення, після чого виконуйте пусконалагодження.
- Для паралельної роботи задайте унікальні адреси пристроїв, використовуйте синхронізацію та перевірені кабелі зв’язку.
- Після монтажу проведіть перевірку ізоляції, тест живлення навантаження та калібрування лічильника енергії при потребі.
- Експлуатацію та сервісні роботи доручайте кваліфікованому електрику; періодично очищуйте вентиляційні канали від пилу.
